 Stavebnice pojezdu T669.0 H0

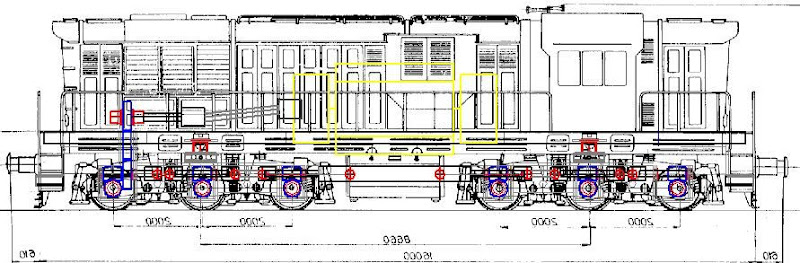

Pojezd je navržen pro lept T669.0 firmy DK-model v H0. Podvozky pojezdu konstrukčně vychází z pojezdu pro T334.0. Nápravy jsou vůči podvozkům odpruženy pomocí ocelových strun. Podvozky pak jsou vůči rámu otočné kolem čepu a tříbodově uloženy. Motor Mashima 18/30 pohání přední podvozek, zadní je pak od předního poháněn kardanem procházejícím nádrží. Tím je uchován volný prostor v kabině. Pojezd je vybaven šachtami pro spřáhla a kulisami krátkého spřáhla z leptaného plechu.

Cena stavebnice je 2.950,- Kč.

Stavebnice dodáváme na objednávku. Objednávka je platná po uhrazení zálohy 1000,- Kč. Záloha je vratná pouze pokud stavebnici nedodáme v dohodnutém termínu.

Objednávky a informace na e-mailu:


nebo pomocí formuláře na konci stránky

Stavebnice obsahuje:

• Návod k sestavení

• Mosazný rám pojezdu vyřezaný laserem.

• Lept rámů podvozků, rámu motoru, nápravových převodovek, šachet spřáhel a kulis krátkého spřáhla

• Mosazné šneky a plastová ozubená kola "Tenshodo" pro nápravové převodovky

• Plastová ozubená kola M0.3

• Mosazná pouzdra pro hřídele

• Hřídele pro převodovky a kardany

• Bronzové podložky pro převodovky

• Motor MASHIMA 18/30 se šrouby M2.0 pro jeho uchycení - případně alternativní motor Canon s vyšším výkonem (+ 230 Kč)

• Setrvačník

• Sady kardanů NWSL pro podvozky

• Kardan Branchlines pro spojení podvozků

• Kolečka LUCK 11.4mm

• Ocelovou strunu pro uchycení nápravových převodovek

• Fosforbronzovou strunu, plastové šrouby a podložky pro sběrače proudu

• Ocelové matky a šrouby M2 pro montáž



Popis pojezdu

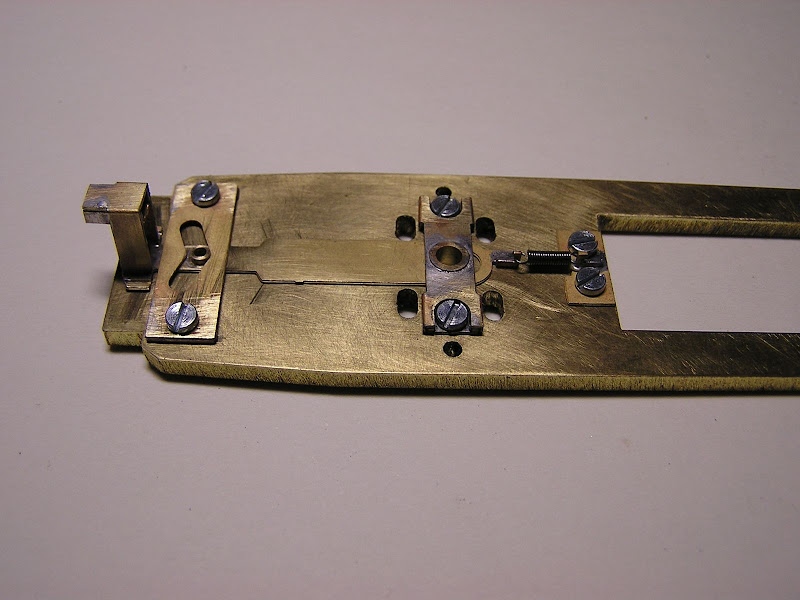

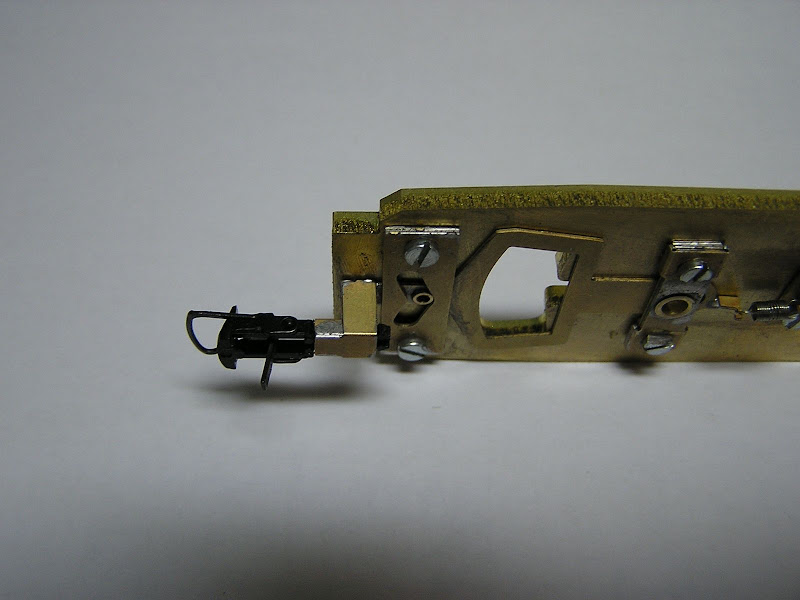

Kulisa krátkého spřáhla z leptaného plechu se šachtou pro normované spřáhlo NEM362. Nemusí být osazeno.

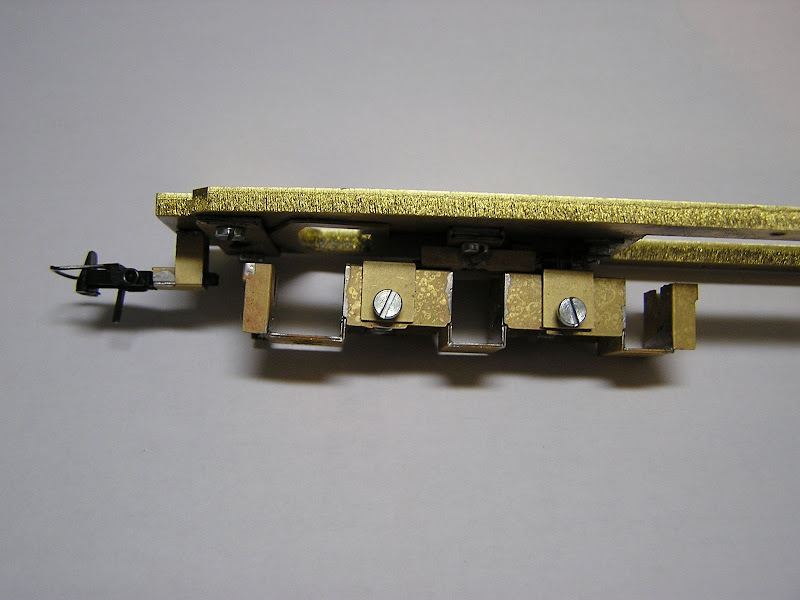

Šachta pro normované spřáhlo NEM362

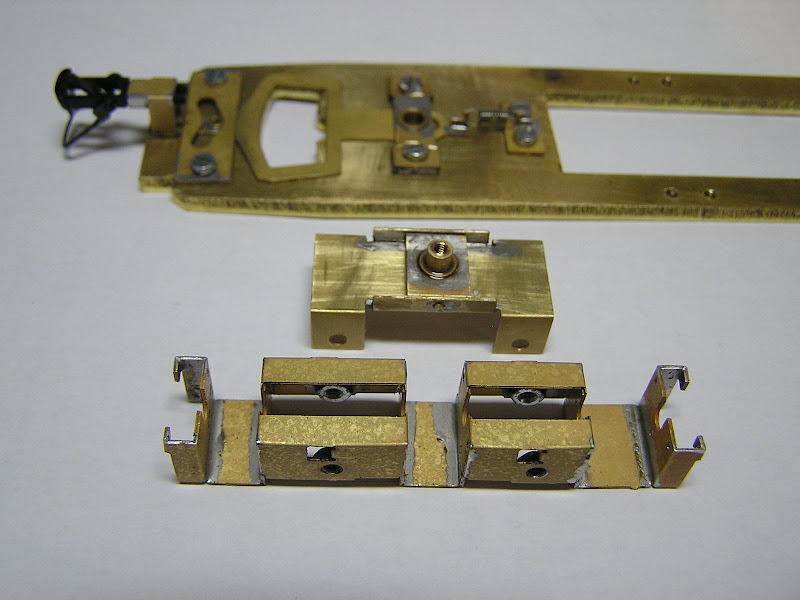

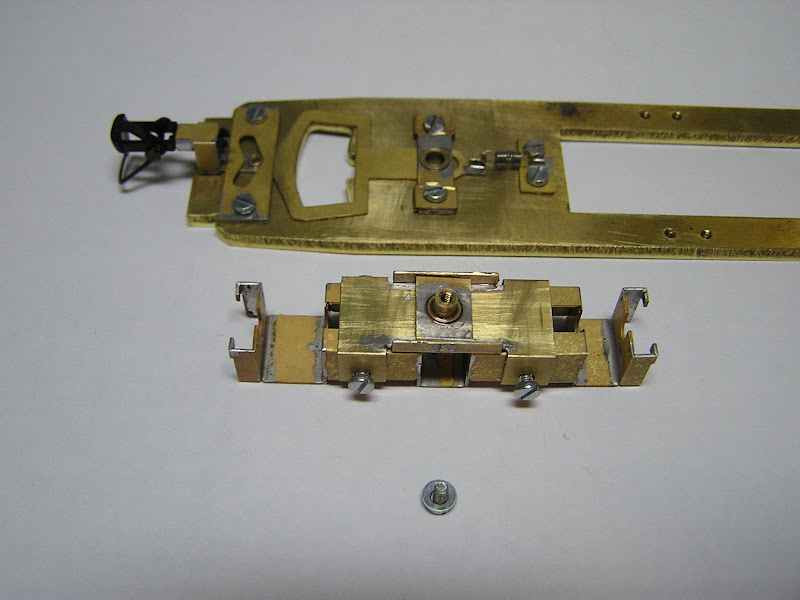

Rám podvozku s kolébkou čepu podvozku

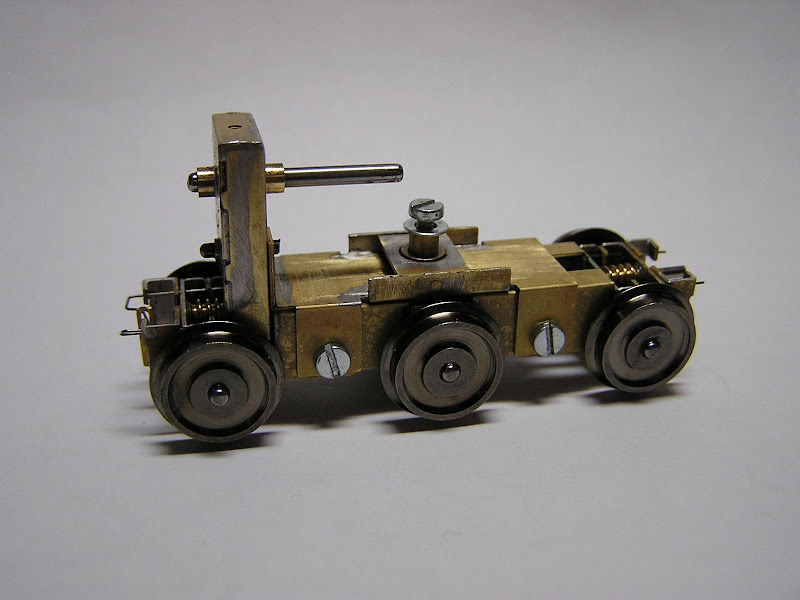

Kompletní podvozek s pohonem od motoru. Převod od vstupní hřídele je delrinovými ozubenými koly ALS Racing. Náprvové převodovky jsou osazeny mosaznými šneky a plastovými oz. koly Tenshodo

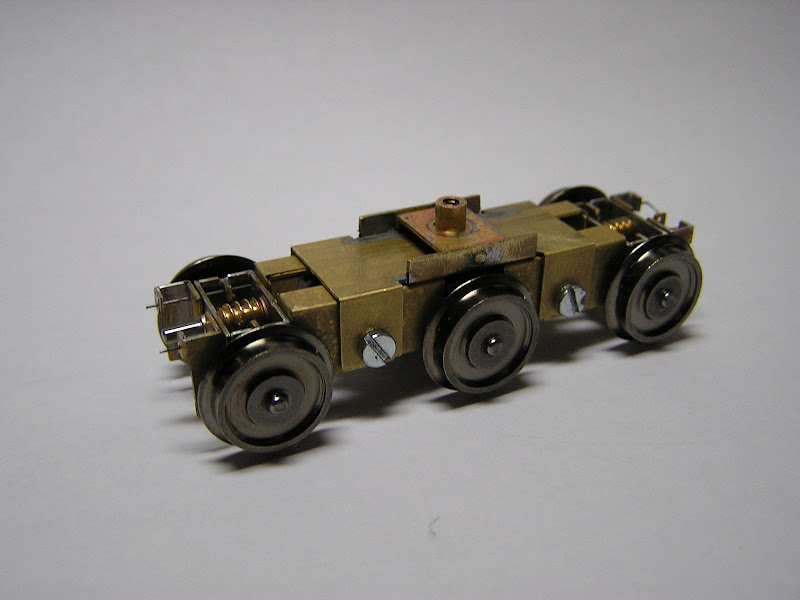

Nápravové převodovky jsou v rámu zajištěny ocelovými strunami, které zajištují odpružení náprav.















Zadní podvozek je poháněný od předního kardanem v nádrži. Takto je zachován volný prostor v kabině.

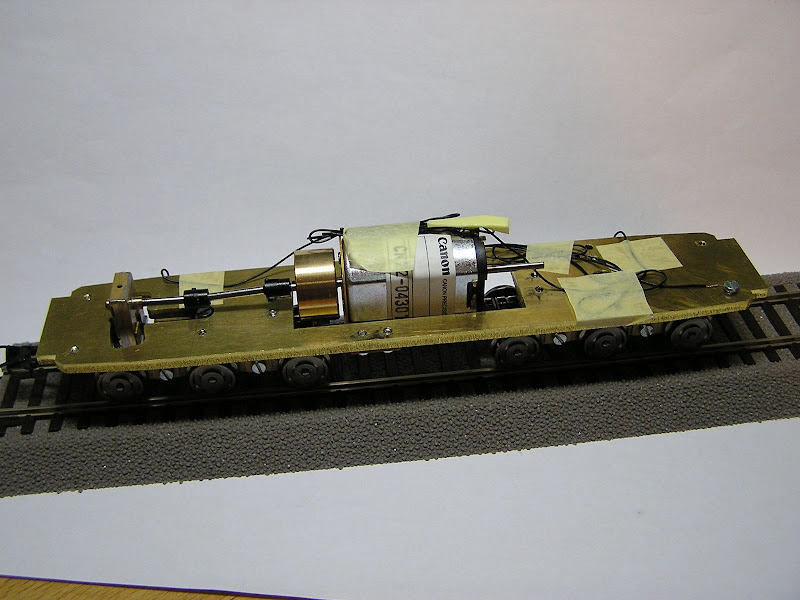

Prototyp připravený na zkoušky.









































Fotografie ze stavby prototypu

Video ze zkoušek pojezdu na kolejišti KŽM Jesenice:
