Stavebnice pojezdu MUV69 v H0

Stavebnice je vyvinuta pro lept MUV69 v H0 od firmy Hekttor.
K jejímu sestavení je potřeba umět pracovat s lepty a zvládnout montáž převodovek - především lisování ozubených kol a šneků na hřídele.  Stavba tohoto pojezdu je náročná vzhledem k malým rozměrům převodů M0.2.

Cena stavebnice je 1700,- Kč.

Stavebnice dodáváme na objednávku. Objednávka je platná po uhrazení zálohy 800,- Kč. Záloha je vratná pouze pokud stavebnici nedodáme v dohodnutém termínu.

Objednávky a informace na e-mailu:





Stavebnice obsahuje:

Článek o vývoji pojezdu na serveru vytopna.hekttor.biz

Recenze Milana Marka na vytopna.hekttor.biz

Fotografie ze stavby pojezdu od Milana Marka







Popis pojezdu:

Nápravová převodovka zadní nápravy je jednoduché konstrukce - skládá se ze dvou dílů a mosazných pouzder.

Převodový poměr 14:1.

Ve vedení je zajištěna ocelovou strunou 0.3mm, které umožňují její výkyv.











Rám pojezdu je naohýbán z leptaného plechu tloušťky 0.5mm.

Přední část rámu tvoří převodovka přední nápravy. Přední náprava je uložena pevně.

Převodovky jsou spojeny kardanem NWSL.

Přiruba v přední části rámu je pro uchycení pojezdu ke karosérii.









Sbírání proudu je řešeno bronzovou strunou 0.3mm uchycenou v držácích. Ten je k rámu přišroubován plastovým šroubem M2.















Motor Mashima 10/20 je přišroubován k přírubě, která je součástí rámu.

Převod od motoru zajištují mosazné řemenice a řemen z neoprénové gumy.

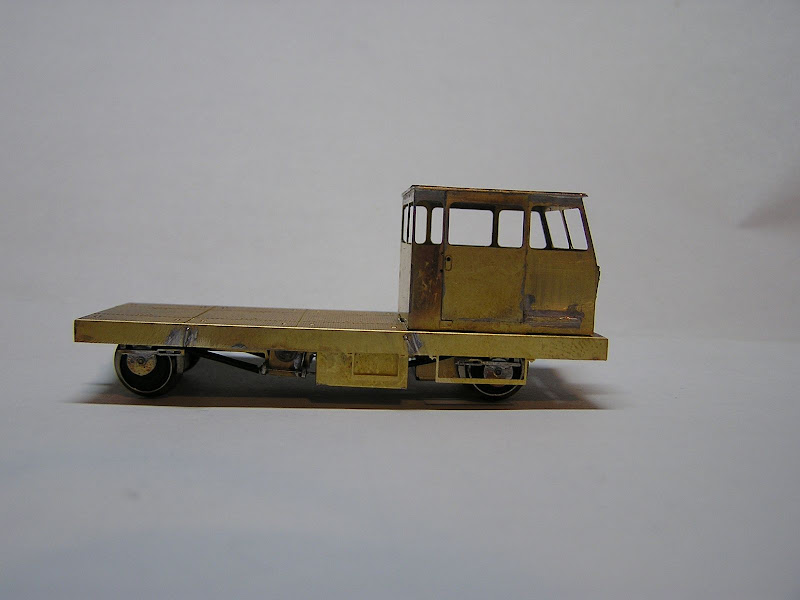

Pojezd usazený ve stavebnici MUV69 firmy Hekttor.

















Motor je zastavěn tak, že nenarušuje průhled kabinou.
