pojezdy

Cena stavebnice je 2.150,- Kč.

Stavebnice dodáváme na objednávku. Objednávka je platná po uhrazení zálohy 1000,- Kč. Záloha je vratná pouze pokud stavebnici nedodáme v dohodnutém termínu.

Objednávky a informace na e-mailu:


nebo pomocí formuláře na konci stránky

Stavebnice obsahuje:

• Návod k sestavení

• Lept nápravových převodovek a rámu pojezdu

• Mosazné šneky Šátek M0.3 nalisované na hřídelích

• Mosazná ozubená kola M0.3 Šátek. Na přání lze nahradit plastovými ozubenými koly ALS za 100,- Kč

• Mosazná pouzdra pro hřídele

• Bronzové podložky pro převodovky

• Motor MASHIMA 10/24 se šrouby pro jeho uchycení. Alternativou je motor Faulhaber 13/19 (od SB-modellbau)

• Setrvačník

• Sadu kardanů "unašeč x kulička" NWSL

• Teleskopický kardan BRANCHLINES

• Hřídele pro kardany NWSL

• Kolečka NEM311 10.5 mm LUCK

• Ocelovou strunu pro odpružení

• Fosforbronzovou strunu, plastové šrouby a podložky pro sběrače proudu

• Šrouby a matky M2.

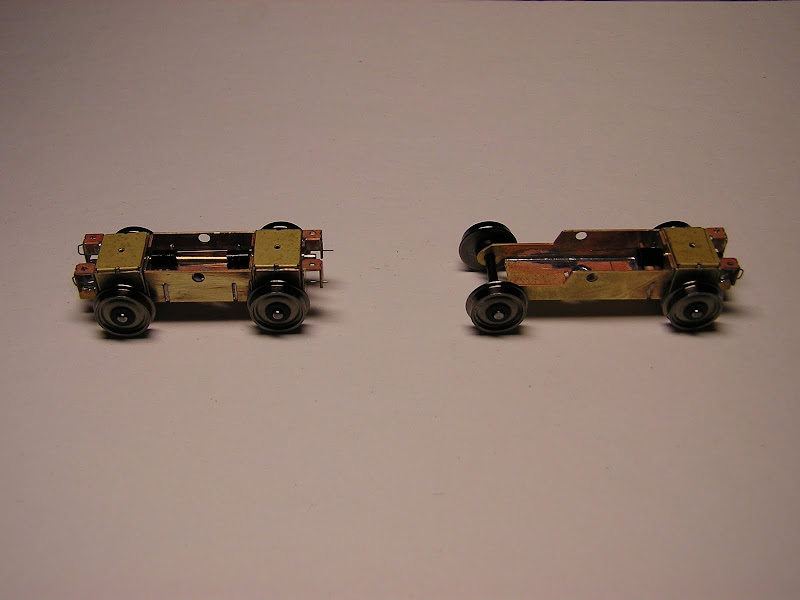

Fotografie ze stavby prototypu pojezdu

Popis pojezdu:

	Rám pojezdu a podvozku je leptaný. Motor Mashima 10/24 (alternativně Faulhaber 13/19) je umístěn blíže podvozku s větším rozvorem. Motor pohání obě nápravy v podvozku s kratším rozvorem (teleskopický kardan) a jednu nápravu v podvozku s delším rozvorem.
	Pojezd je konstruován tak, aby pohon nezasahoval do prostoru pro cestující. Výška horní hrany rámu je cca 13.8 mm od TK.
	Podvozky mají leptané rámy. Nápravové převodovky jsou vůči podvozku odpruženy. Převodový poměr šnekového převodu je 20:1. Mosazný šnek je dodáván nalisovaný na ose. Ozubené kolo je mosazné, případně delrinové.
	Rám podvozků a pojezdu je izolován vůči kolejnicím. Stavebnice obsahuje díly pro sbírání proudu ze všech kol.
